Meaisín Cumhdach Leictreoid Battery 330mm

TOB-SY400-3A (-2)

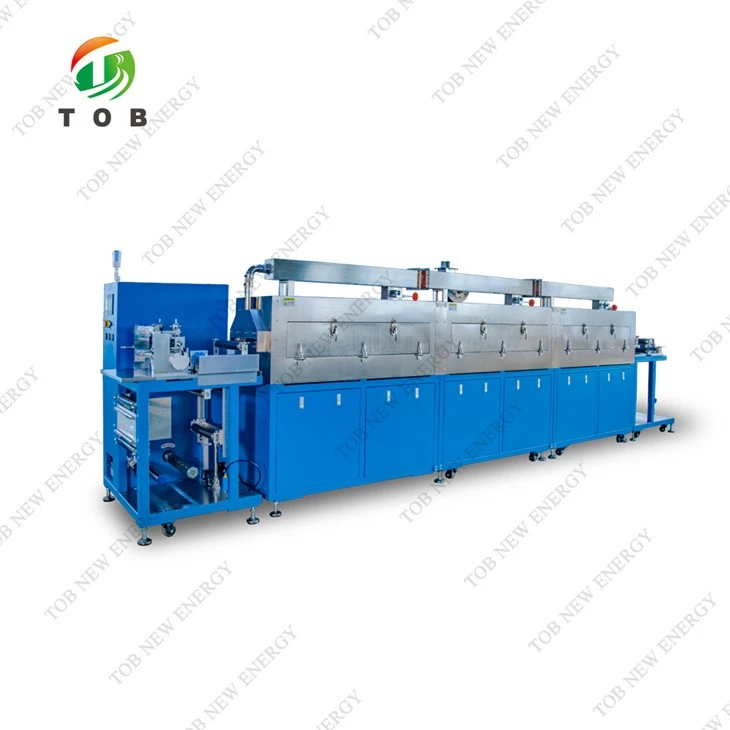

330mm Battery Electrode Coating Machine

Meaisín Cumhdach Leictreoid Battery 330mm

1. Múnla:TOB-SY400-3A
2. Leithead sciath éifeachtach: 330mm.
3. Le 3 chuid den oigheann (gach cuid fad 1.5 méadar), fad iomlán 4.5 méadar.
4. Le feidhm coigeartaithe bearna uathoibríoch, níos éasca le coigeartú do chustaiméirí thar lear.
5. Déan sciath leanúnach agus eatramhach araon.

Glaoigh Linn

Chatear nu'bya

Réamhrá Táirgí

Meaisín Cumhdach Battery ian Litiam Leanúnach agus Eatramhach

Sonraíocht

Seo TOB-SY400-3Is meaisín sciath aistrithe trí-sorcóir é meaisín brataithe ceallraí, Is féidir leis sciath leanúnach agus eatramhach a dhéanamh, atá áisiúil le haghaidh sciath dromchla foshraitheanna éagsúla. Go háirithe i bhfeidhm ar an tionscal ceallraí litiam-ian, tá an trealamh deartha i spiorad na háisiúlachta do thaighdeoirí, agus na ceanglais a bhaineann le cruinneas sciath agus comhsheasmhacht aon éagsúla ó tháirgeadh, le héifeacht triomú den scoth, oiriúnach le haghaidh taighde agus forbairt na litiam-. cadhnraí ian, toilleoirí super, cadhnraí nicil agus cadhnraí tánaisteacha eile.

Gnéithe:

* Glacann an sorcóir brú rialú scriú servo dé, is féidir a choigeartú an sciath críochnú de réir sciodair slaodacht éagsúla.

* Feistithe le ardán nasctha ábhar, ardán deighilte, teannas dífhoraoisithe, agus teannas dé-athchasadh. Ceartú a shocrú le haghaidh scaoileadh, triomú deireadh, agus athchasadh.

* Inaistrithe go saor chun sciath leanúnach agus eatramhach a bhaint amach.

* Rialú teannas tsubstráit, téip chobhsaí ag rith, atá feistithe le gléas ceartúcháin.

* Oigheann aer te, séideadh dhá thaobh ar an dá thaobh, éifeacht triomú ardteochta.

* Trí sciath aistrithe rolla le fuinneog sciath leathan.

* Déantar cruinneas ard sciath a thomhas le scraper camóg, in éineacht le meicníocht coigeartaithe beachtas.

* Ag baint úsáide as comharthaí analógacha chun téamh cumhachta a rialú, tá cruinneas ard agus saolré fada ag an gcóras téimh.

* Rialú PLC, oibriú scáileán tadhaill, áisiúil agus éasca le húsáid.

Feidhm

Níl.	Mír	Paraiméadair theicniúla	Nóta
1	Oiriúnach córas	Próiseas sciath le haghaidh leatháin leictreoid dearfacha agus diúltacha de sóidiam vanadium, fosfáit iarainn litiam, ocsaíd cóbalt litiam, ocsaíd mangainéise litiam, graifít, carbóin sileacain agus cadhnraí córais eile
2	Modh sciath	sciath leanúnach sciath eatramhach	Sciath aistrithe
3	Modh coigeartaithe bearna sorcóir scraper	Feidhm coigeartaithe bearna uathoibríoch ag Servo Motor	Is féidir a roghnú freisin choigeartú láimhe
4	Luas sciath	1.5-3méadar/nóiméad de réir toradh bácála
5	Fad sciath uaineach	Fad sciath 10-5000mm, fad bán 10-500mm
6	Ailíniú bearna dhá thaobh	Bearna braite fhótaileictreach rianú uathoibríoch ceann eireaball ailíniú bearna droim ar ais
7	Tiús an tsubstráit	Scragall alúmanaim:8-30um Scragall copair:8-30um
8	Leithead dearadh sorcóir	400 mm
9	Leithead sciath	Níos lú ná nó cothrom le 350mm
10	Sorcóir sciath sorcóir rubair	Φ120mm
11	sorcóir scraper	Φ80mm/Φ100mm
12	Cruinneas sciath	±3um
13	Dlús dromchla sciath	Níos lú ná nó cothrom le ±1.5% Foshraith ina bhfuil, gan limistéir imeall neamhghnácha a áireamh
14	Slaodacht sciodair	2000~12000 (mPas)
15	Raon tiús tirim aon-brataithe	20-200μm
16	Saintréithe tuaslagóir	Tuaslagóir olach NMP(sg=1.033,bp=204 céim )
16	Saintréithe tuaslagóir	Tuaslagóir uisceach H2O/NMP(sg=1.000,bp=100 céim )
17	Ábhar soladach oiriúnach	20~85%
18	Cruinneas méid sciath (mm)	Fad Níos lú ná nó cothrom le ±1 Leithead Níos lú ná nó cothrom le ±0.5
19	Cruinneas suímh dearfach agus diúltach (mm)	Fad Níos lú ná nó cothrom le ±1 Leithead Níos lú ná nó cothrom le ±0.5
20	Diall ceartúcháin	±0.3mm
21	Struchtúr meaisín	Ceann, oigheann, eireaball, cineál scoilte

Struchtúr gach cuid:

Díghalrú comhtháite, meicníocht ceann an mheaisín

Níl	Mír	Paraiméadair theicniúla	Nóta
1	Struchtúr suiteála sorcóir	Fráma cruach suiteáilte go daingean
2	Cóireáil dromchla sorcóir	Ocsaídiú dromchla sorcóir alúmanaim mhiotalacha
3	Córas rialaithe teannas	Rialú uathoibríoch teannas leanúnach, rialú braiteoir sorcóir snámh
4	Modh ceartúcháin	Rialú EPC uathoibríoch, stróc 50mm
5	Modh ábhair rolla beatha	Rollaigh ábhair le 3-seafta inséidte orlach socraithe;
5	Modh ábhair rolla beatha	Scaoileadh le seafta inséidte aonair
6	Trastomhas leachtú uasta	Ф250mm
7	Cumas iompair uasta an tseafta inséidte	50Kg
8	Líon na seafta inséidte leachtú	1 ríomhaire
9	Príomh-mhótair tiomána	Mótar minicíochta athraitheach ionduchtúcháin
10	Cóireáil dromchla thar rolla	Ocsaídiú dromchla sorcóir alúmanam miotail
11	Struchtúr scraper	Scraper camóg dhá thaobh
12	Sorcóir sciath (rollaí cruach)	Plátáil cróimiam crua dromchla
13	sorcóir cúil (rolla rubair)	Pacáiste dromchla EPDM allmhairithe
14	Gléas meascadh	Cosc a chur ar subside Sciodair
15	Ardán nascadh ábhair	Éasca le hábhair a athrú

oigheann

Níl.	Mír	Paraiméadair theicniúla	Nóta
1	Struchtúr oigheann	Teas ciseal dúbailte, socraithe go hingearach, le cúrsaíocht aer te
2	Fad oigheann	1.5m/alt, 3 chuid san iomlán, trí chuid rialaithe teochta
3	Ábhar	SUS304 cruach dhosmálta
4	Rialú teochta	Roinnte i ngnáth-rialú teochta oibre, rialú cosanta aláraim monatóireachta ró-teocht, tá gach rannóg rialaithe go hiomlán neamhspleách
5	Modh téimh	Téamh cumhachta rialaithe comhartha analógach, struchtúr aerchúrsaíochta te, cruinneas ± 1 céim
6	Cumhacht téimh oigheann aonair	9KW
7	Teocht inmheánach oigheann	DesignMax150 céim, difríocht teocht inmheánach oigheann roinn amháin Níos lú ná nó cothrom le 2.5 céim
8	Modh séideadh	Séideadh uachtarach agus síos, seomra gaoithe uachtair agus síos comhlacht téimh roinnte
9	Struchtúr soic gaoithe	slotted ag baint úsáide as múnla cruinneas speisialaithe
10	Rialú lucht leanúna	Rialú teagmhálaitheora
11	Rialú teasa	Rialaíonn sealaíochta analógach comhartha analógach teocht go huathoibríoch téamh cumhachta, le cruinneas ard agus saol seirbhíse fada
12	Ábhar lucht leanúna	SUS304 cruach dhosmálta
13	Córas aisghabhála tuaslagóirí	Roghnach

Meicníocht foirceannadh (an fheidhm chéanna le leachtú)

Níl.	Mír	Paraiméadair theicniúla	Nóta
1	Rith ceartú	Suiteáilte ag an slí amach as an oigheann
2	Ceartú foirceannadh	Suiteáilte ag an bhfeiste foirceannadh
3	Teannas	Dhá shraith de mhótair braite sorcóir ar snámh le rialú teannas leanúnach
4	Modh struchtúr suiteála	Fráma cruach suiteáilte go daingean
5	Líon na seafta inséidte foirceannadh	1 ríomhaire	Foirceannadh aon-armtha

4. Córas rialaithe:

Níl.	Mír	Paraiméadair theicniúla	Nóta
1	Príomhchóras rialaithe	Scáileán tadhaill HIM, PLC, córas servo
2	Modh rith	Is féidir oibriú láimhe, uathoibríoch, stad éigeandála, tosaigh agus cúl an mheaisín iomláin
3	Aláram	Nuair a theipeann ar an bhfeiste, taispeánfaidh an scáileán tadhaill an scáileán ceartúcháin comhfhreagrach

Toise: L 6500 * W 1200 * H 1800mm; Meáchan thart ar 2000kg, Le bonn Roth.

Cruinneas crua-earraí

Níl.	Mír	Paraiméadair theicniúla	Nóta
1	Scríbhneoir	Buail bhabhta Níos lú ná nó cothrom le ±1.5um,Ra0.4,díreach Níos lú ná nó cothrom le ±1.5um
2	Sorcóir sciath (rollaí cruach)	Buail bhabhta Níos lú ná nó cothrom le ±1.5um,Ra0.4díreach Níos lú ná nó cothrom le ±1.5um
3	Sorcóir gliú	Buail bhabhta Níos lú ná nó cothrom le 10um,díreach Níos lú ná nó cothrom le 10um

Riachtanais timpeallacht suiteála

1) teocht chomhthimpeallach ceann meaisín25 ~ 30 céim, cuid eile 10 ~ 40 céim.

2) Taise choibhneasta ceann an mheaisín: RH dearfach Níos lú ná nó cothrom le 35% (de réir ábhair), RH diúltach Níos lú ná nó cothrom le 98%, cuid eile Níos lú ná nó cothrom le 98%.

Ceanglais eile

1) Soláthar cumhachta: 3PH, AC380V,50HZ, Raon luaineachta voltais:+10% -–10%; tús a chur le cumhacht iomlán 30KW.

2) Aer comhbhrúite: Tar éis a thriomú, a scagadh agus a chobhsú, tá an brú sceite thart ar 0.5 MPa.
