Le linn phróiseas muirir agus urscaoilte na ceallraí, de réir mar a athraíonn an doimhneacht muirir agus urscaoilte, tá an voltas ag athrú i gcónaí freisin. Má úsáidimid cumas mar chomhordanáid chothrománach agus voltas mar chomhordú ingearach, is féidir linn cuar muirear agus urscaoilte simplí a fháil, ina bhfuil go leor leideanna faoi fheidhmíocht leictreach na ceallraí. Tugtar cuair muirir agus urscaoilte ar na cuair seo a tharraingítear le paraiméadair na gcealla ceallraí amhail am, toilleadh, SOC, voltas, etc. a bhaineann le muirear agus urscaoileadh mar chomhordanáidí. Seo a leanas roinnt cuair muirir agus urscaoilte coitianta.
Cuar srutha ama/voltais
● Sruth tairiseach
Le linn muirearú agus urscaoileadh reatha leanúnach, tá an sruth seasmhach, agus bailítear athrú ar an voltas críochfoirt ceallraí ag an am céanna, a úsáidtear go minic chun tréithe urscaoilte na ceallraí a bhrath. Le linn an phróisis urscaoilte, fanann an sruth urscaoilte gan athrú, laghdaítear an voltas ceallraí, agus leanann an chumhacht urscaoilte ag laghdú freisin. Taispeántar an cuar samplach san fhíor thíos.

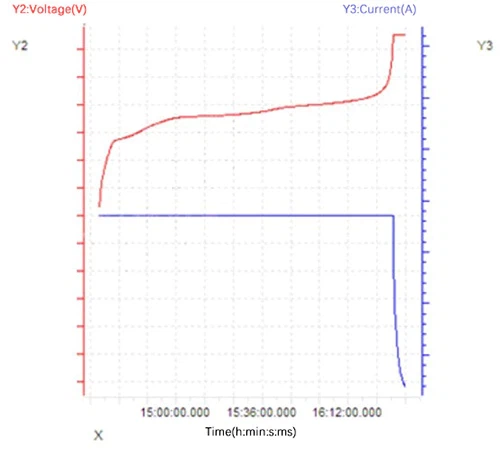

● Voltas reatha tairiseach agus tairiseach (muirearú)
I gcomparáid le muirearú reatha tairiseach, tá próiseas leanúnach voltais ag deireadh an mhuirearú leanúnach ar mhuirearú voltas leanúnach. Ag deireadh na muirearaithe, éiríonn an voltas seasmhach nuair a shroicheann sé an spriocluach, agus laghdaítear an sruth de réir a chéile. Nuair a shroichtear an sruth scoite, cuirtear deireadh leis an muirearú leanúnach voltas leanúnach. Ós rud é go n-athraíonn an voltas ceallraí go mór tar éis an tréimhse ardchlár a fhágáil, má leantar le muirearú reatha leanúnach, ní féidir leis an gceallraí an stát muirear iomlán idéalach a bhaint amach. Dá bhrí sin, is gá aistriú go voltas leanúnach agus an sruth a laghdú chun a chinntiú go sroicheann an ceallraí stát muirear níos airde oiread agus is féidir. Taispeántar an cuar samplach san fhíor thíos.
● Cumhacht tairiseach
Déantar an próiseas iomlán muirir agus urscaoilte a oibriú ag cumhacht leanúnach. De réir P{0}}UI, méadaíonn an voltas de réir a chéile agus laghdaítear an sruth de réir a chéile le linn muirearú cumhachta seasta, agus laghdaítear an voltas de réir a chéile agus méadaíonn an sruth de réir a chéile le linn urscaoileadh cumhachta seasta. De réir an ghnáthvoltais luchtaithe agus urscaoilte de cheallraí LFP 3.65-2.5V, is féidir leis an sruth deiridh urscaoilte beagnach 1.5 uair an sruth deiridh luchtaithe a bhaint amach. Taispeántar an cuar samplach san fhíor thíos.

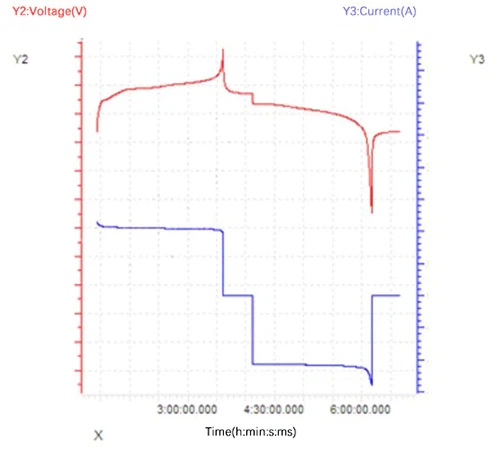

● Leanúnach, uaineach, cuisle
Ag sruth nó cumhacht tairiseach, úsáidtear an fheidhm uainiúcháin chun muirear leanúnach, eatramhach agus cuisle agus rialú urscaoilte a bhaint amach. Is minic a úsáidtear na córais muirir agus urscaoilte speisialta seo chun friotaíocht inmheánach DC na ceallraí a mheas. Taispeántar an cuar samplach san fhíor thíos.
Cuar cumais-voltais
Léiríonn ais chothrománach an chuar toillte-voltais cumas luchtaithe agus urscaoilte na ceallraí, an stát muirir agus faisnéis eile, agus cuimsíonn an ais ingearach ardán voltas na ceallraí, pointe infhillte, polarú agus faisnéis eile. Is é an figiúr thíos ná cuar urscaoilte de cheallraí fosfáit iarainn litiam ag teochtaí éagsúla.
Cuar ráta
Bíonn tionchar ag an dlús reatha ar an ráta imoibrithe leictriceimiceach, rud a fhágann athrú ar pharaiméadair feidhmíochta na ceallraí. Agus cadhnraí cumais éagsúla á gcur i gcomparáid, níl an sruth céanna infheidhme, mar sin úsáidtear an ráta chun an sruth coibhneasta a chinneadh. Mar shampla, tá {{0}}.1C 0.3A do chadhnra 3Ah 18650, agus 28A do cheallraí prismatic 280Ah. Níl ort ach a chur, is é an luach reatha ar leith arna léiriú ag an ráta an ráta iolraithe faoi chumas na ceallraí.
Agus cumas ceallraí á marcáil, ní mór an sruth muirir agus urscaoilte a chur san áireamh, toisc go mbeidh an cumas difriúil ag rátaí éagsúla. Mar shampla, chun cumas ceallraí a chalabrú ag rátaí éagsúla, is féidir leat é a shocrú céim ar chéim a athrú leis an ráta timthriall muirir agus urscaoilte, agus ansin cuar ráta a tharraingt leis an gcumas urscaoilte mar an ais ingearach agus an líon muirear agus amanna urscaoilte mar an ais chothrománach.
cuar dQ/dV
Is é ainm an chuair dQ/dV a athróg y-ais, is é sin, ráta athraithe na toirte in aghaidh an aonaid eatramh voltais. Is gnách go mbíonn ais chothrománach an chuar dQ/dV SOC, toilleadh nó voltas, rud a léiríonn an t-athrú ar an ráta athraithe acmhainne. Tá an áit ina bhfuil an ráta athraithe mór ar taispeáint mar bhuaic tréith ar an gcuar, a fhreagraíonn go ginearálta le próiseas imoibrithe leictreamaiceimiceach.
Is féidir leis an gcuar dQ/dV a insint dúinn cá bhfuil ardán voltais na ceallraí, nuair a tharlaíonn an t-imoibriú leictriceimiceach, agus conas a athraíonn an próiseas imoibrithe le dul in aois ceallraí agus athruithe eile ar staid. Go ginearálta, tá imoibrithe ceimiceacha tapa, agus mar sin tá cruinneas níos airde ag teastáil ó na pointí sonraí ar an gcuar. Dá bhrí sin, tá ceanglais áirithe ag an gcuar dQ/dV aschuir maidir le bailiú sonraí amh, nó ní féidir cuar le buaicphointí soiléire a dhéanamh. Agus tástálacha muirir agus urscaoilte á ndéanamh agat, is féidir leat an t-eatramh voltais ΔV =10 ~ 50mV a shocrú chun sonraí a bhailiú, nó an t-eatramh ama =10-50ms, agus ansin na sonraí amh a scagadh le difríochtaí comhionanna voltais.
Taispeánann an figiúr seo a leanas an cuar dQ/dV faoi líon éagsúil timthriallta.
Cuar Rothaíochta
Tá a fhios againn go bhfuil saol ceallraí roinnte i saolré féilire agus saol timthriall. Is é an saol féilire an t-am a thógann sé chun cumas na ceallraí a chailleadh go pointe áirithe faoi shocrúchán nádúrtha, agus is é an saolré timthriall an líon uaireanta a ghearrtar agus a scaoiltear an ceallraí go leanúnach go dtí go laghdaítear a acmhainn go pointe áirithe. Tá an saol rothaíochta ar cheann de na táscairí tábhachtacha chun feidhmíocht saoil ceallraí a thomhas.
Is éard atá i sonraí tástála timthriall cadhnraí litiam-ian ná sonraí muirir agus urscaoilte aonair a charnadh. Is féidir sonraí muirear aonair agus urscaoilte éagsúla a bhaint as chun cuair iolracha a dhéanamh le haghaidh gnéithe éagsúla anailíse. Is é an cuar saoil timthriallta is simplí ná líon na dtimthriallta mar an x-ais agus an acmhainn urscaoilte nó an ráta coinneála acmhainne mar an y-ais, mar a thaispeántar san fhigiúr thíos. De réir mar a théann an timthriall ar aghaidh, leanann an cumas ceallraí ag meath, agus tá tionchar mór ag an gcóras muirir agus urscaoilte ar an meath ar chumas na ceallraí.
Is féidir leat freisin na cuair toilleadh-voltais luchtaithe agus urscaoilte ag amanna éagsúla a chur i gcomparáid, mar a thaispeántar san fhigiúr thíos. De réir mar a théann an timthriall ar aghaidh, aistríonn an voltas tosaigh muirear agus urscaoileadh, athraíonn friotaíocht inmheánach DC na ceallraí, agus meathann an cumas muirir agus urscaoilte de réir a chéile.

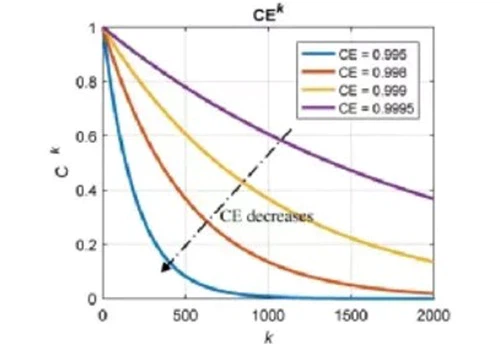

Chomh maith leis an dá chineál thuas, tá go leor cuair eile le líon na dtimthriallta mar an ais chothrománach agus na paraiméadair a mbíonn tionchar ag maolú timthriall ceallraí mar an ais ingearach, a bhfuil ról acu in anailís a dhéanamh ar na fachtóirí a dhéanann difear do shaolré timthriall na ceallraí. cill agus an saolré rothaíochta a thuar. Mar a thaispeántar san fhigiúr thíos, léiríonn sé luach teoiriciúil shaolré timthriall na ceallraí a bhfuil tionchar ag leibhéal éifeachtúlachta coulomb. Is é CE an éifeachtacht coulomb, is é Ck an ráta coinneála acmhainne, agus is é k líon na dtimthriallta.
