8 Cainéil OCV Meaisín Sórtáil

8 móide 1 Cainéil OCV Meaisín Sórtáil Do Chealla Prismatic

Forbhreathnú:

Scagadh agus réamhphróiseáil cealla roimh thionól, le tástáil OCV agus feidhm bhaint NG.

Cuir na cealla isteach i líne chothaithe an sórtálaí OCV de láimh. An meaisín sórtála le feidhmeanna beathú uathoibríoch, scanadh uathoibríoch ar chóid cealla, sórtáil uathoibríoch agus grúpaí meaitseála, grúpáil uathoibríoch cealla ag an lámh robotic, ar deireadh, bailítear na cealla de láimh.

Feidhmeanna agus Prionsabail:

Úsáidtear an meaisín sórtála OCV 8 móide 1 cainéal le haghaidh scanadh cód cealla prismatic, tástáil cealla, agus uaslódáil na sonraí chuig an mbunachar sonraí, ar féidir iad a nascadh le MES an chustaiméara le haghaidh monatóireachta agus aisghabháil fíor-ama.

L{0}}W2000-H2200（Tá an méid iarbhír faoi réir dearaidh）

Léaráid anailíse barr-amharc de gach stáisiún oibre den trealamh

Próiseas gníomhaíochta trealaimh

Cur síos ar Ghníomh Trealaimh:

Nuair a chuireann an fostaí an ceallraí ar an gcill ceallraí, is féidir an gléas a thosú tríd an strap a luchtú agus a tharraingt. Is é ceann tosaigh an mheicníocht bheathú cille a bhraitheann an ceallraí, agus gníomhaíonn an sorcóir beathaithe chun an cille a chlampáil. Tar éis an cód a scanadh agus tástálacha friotaíochta inmheánacha voltais a dhéanamh ar an gcill, cuireann an líne tionóil chuig an stáisiún sórtála é. Tar éis an bhrath a bheith críochnaithe, taifeadtar an brathadóir isteach sa ríomhaire rialaithe tionsclaíoch, agus tá treoracha PC ag an robot sórtála tairiscint chun na giaranna a mheaitseáil.

1. Is féidir leis an meaisín tástála agus sórtála aisghabhála ábhar friotaíocht inmheánach voltais an táirge a bhrath gan idirdhealú a dhéanamh idir catóide agus anóid.

2. Más gá táirgí friotaíochta inmheánacha voltais éagsúla a bhrath agus a phéireáil, is gá an fearas socraithe a athrú ar an ríomhaire.

3. Moltar an probe a athsholáthar uair sa mhí.

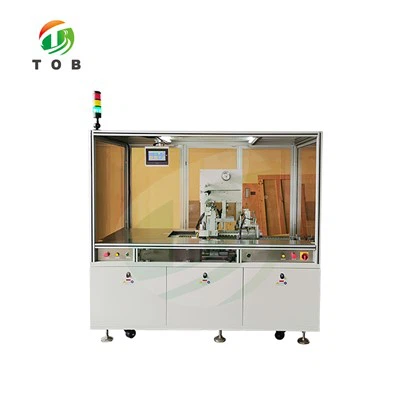

Cuma foriomlán an trealaimh

1. Dealramh: Glacann an chassis ualachiompartha struchtúr táthaithe cearnach, glacann an fráma séalaithe uachtair struchtúr próifíl cóimhiotal alúmanaim, agus úsáidtear an gloine orgánach le haghaidh séalaithe.

2. Comhéadan oibríochta: Tá gach feiste feistithe le ríomhaire rialaithe tionsclaíoch neamhspleách (ríomhaire) agus scáileán tadhaill le haghaidh oibriú agus cothabháil éasca.

3. Déanfar leagan amach agus treo suiteála an trealaimh a dhearadh de réir na léaráide leagan amach a ghabhann leis an gcomhaontú teicniúil.

Paraiméadair theicniúla trealaimh

1. Ráta cáilíochta táirge: 99.5 faoin gcéad (ag tagairt ach amháin do scrapeadh táirge de bharr cúiseanna trealaimh).

2. Toilleadh/luas trealaimh: Níos mó ná nó cothrom le 20PPM (beagán difriúil ag brath ar oilteacht an fhostaí).

3. Ráta úsáide trealaimh: Níos mó ná nó cothrom le 95 faoin gcéad (lochtanna de bharr trealaimh amháin).

4. Trealamh leictreach: voltas 220V 60Hz; Tá luaineacht voltais níos lú ná ± 10 faoin gcéad; Cumhacht trealaimh: 2.5KW.

5. Riachtanais foinse aeir: Níos mó ná nó cothrom le 0.6Mpa (arna sholáthar ag an gcustaiméir).

6. Taifeach tomhais voltais: 0.1mV.

7. Raon voltais na huirlise tomhais: 20V Cruinneas: ± 0.01 faoin gcéad rdg. ± 3dg.

8. Raon friotaíochta na huirlise tomhais: 3 Ω agus 30m Ω Cruinneas: ± 0.5 faoin gcéad rdg. ± 5dg.

9. Ba cheart go mbainfeadh dearadh meaisín feidhmíocht eirgeanamaíochta den scoth.

10. Raon ceallraí is infheidhme: 100-180mm (leithead) * 20-60 mm (tiús) * 50 * 120 (airde) mm.

Míniú Mionsonraithe ar 8 móide 1 Stáisiún Sórtála

1. Meicníocht bheathú: 1 sraith. Tá an líne tionóil bheathú comhdhéanta de mhótar agus meicníocht suite do mhodúl soghluaiste. Cuireann fostaithe an ceallraí ar an sliotán ábhar, agus cothaítear an ceallraí in ord.

2. Meicníocht braite agus scanadh ceallraí: 1 sraith, comhdhéanta de mhéadar friotaíochta inmheánach, gunna scanadh, meicníocht braite leictreoid dhearfach agus diúltach, meicníocht suite ceallraí, agus meicníocht urscaoilte díláithrithe. Brath beathú soghluaiste eatramhach, agus an ceallraí críochnaithe ag fanacht leis an lámh robotic chun an grádú a bhaint.

3. Umar ábhar líne cóimeála sórtála 8 móide 1: 9 tacair. Roinntear na cadhnraí tástála i leibhéil éagsúla ag an lámh meicniúil de réir na sonraí atá leagtha síos do gach leibhéal. Sreabhann na cadhnraí amach agus tá siad ag fanacht le fostaithe iad a thógáil amach.

4. Manipulator grádaithe: 1 sraith, comhdhéanta de 1 láimhsitheoir sórtála neamhspleách, mótair, modúl, meicníocht clampála agus suite. Nuair a shroicheann an ceallraí an fearas comhfhreagrach, cuireann an manipulator an ceallraí sa trealamh meaitseála.
